鋁型材生產廠家生產鋁型材是通過“熔鑄、擠壓、表面處理” 三大核心工序，將鋁錠加工成具有特定截面形狀（如門窗框、散熱器、工業支架）的型材產品，核心特點是成型精度高、可定制化強，廣泛服務于建筑、交通、工業等領域。

?

一、核心生產工藝流程
鋁型材生產需嚴格遵循 “原料預處理→成型→表面優化→成品檢驗” 的流程，每個環節直接影響產品質量，具體步驟如下：
1. 熔鑄階段：制備合格鋁棒（原料基礎）
原料配比：將純鋁錠（99.7% 以上純鋁）與合金元素（如硅、鎂、銅，根據型材用途調整比例，如建筑型材多為 6063 合金）按配方混合，控制雜質含量（鐵≤0.3%，避免影響型材韌性）。
熔煉鑄造：混合原料投入熔煉爐（溫度 720-760℃），加入除氣劑（如六氯乙烷）去除氫氣（防止型材出現氣泡），再通過鑄造機鑄造成圓形鋁棒（直徑 80-300mm，長度 3-6m），冷卻后進行均勻化處理（520-550℃保溫 4-6 小時，消除內部應力）。
2. 擠壓階段：成型特定截面（核心工序）
模具準備：根據型材截面圖紙，用數控加工中心制作擠壓模具（材質多為 H13 熱作模具鋼，需經過淬火、氮化處理，硬度達 HRC 48-52，確保耐磨），模具需預留 10%-15% 的收縮余量（鋁型材冷卻后會輕微收縮）。
加熱擠壓：將鋁棒加熱至 480-520℃（6063 合金），通過擠壓機（噸位 500-5000 噸，根據型材截面大小選擇）以 10-30mm/s 的速度將鋁棒壓入模具，擠出成型材坯料，同時用牽引機牽引，保證型材直線度（每米偏差≤1mm）。
在線淬火：擠出的熱型材立即進入淬火裝置（噴水或風冷），快速冷卻至 200℃以下，使合金元素均勻固溶，提升型材強度（6063 合金淬火后抗拉強度≥110MPa）。
3. 表面處理階段：提升外觀與耐腐蝕性（增值環節）
表面處理是鋁型材差異化的關鍵，根據用途選擇不同工藝。
4. 成品加工與檢驗：確保達標出廠

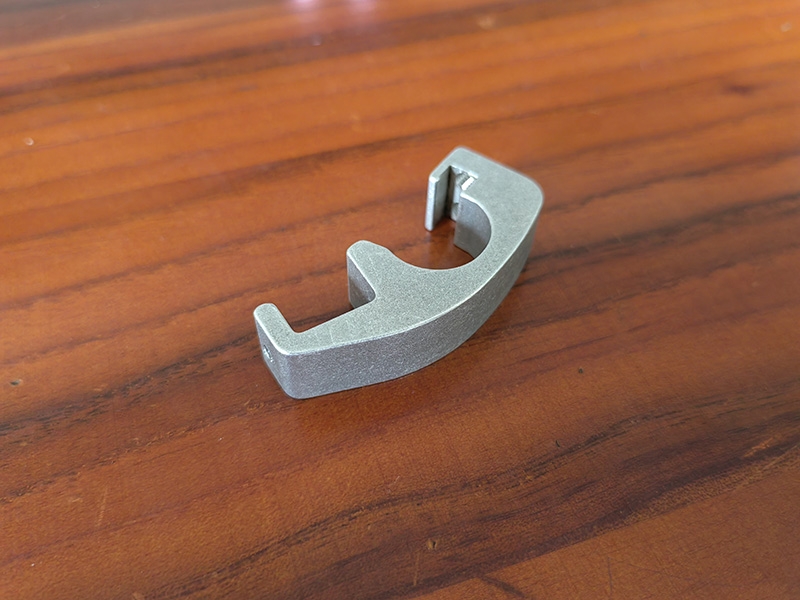

成品加工：根據客戶需求，對型材進行切割（精度 ±0.5mm）、鉆孔、銑槽（如門窗型材的榫卯結構）、組裝（如框架拼接）。
質量檢驗：
尺寸檢驗：用卡尺、千分尺檢測型材截面尺寸（公差需符合 GB/T 5237 標準，如壁厚偏差 ±0.1mm）；
性能檢驗：抽樣檢測抗拉強度、彎曲性能、耐腐蝕性（鹽霧測試）；
外觀檢驗：檢查表面是否有劃痕、氣泡、色差，合格后包裝入庫。
二、關鍵生產設備
不同工序需配套專業設備，核心設備及作用如下：
熔鑄設備：熔煉爐（天然氣或電加熱）、鑄造機（水平連鑄機為主，可連續生產鋁棒）、均勻化爐（消除鋁棒內部組織不均）。
擠壓設備：擠壓機（按噸位分中小型 500-1500 噸，大型 2000-5000 噸）、模具加熱爐（將模具預熱至 400-450℃，減少擠壓阻力）、牽引機、在線淬火裝置。
表面處理設備：陽極氧化槽（硫酸溶液槽）、電泳槽、粉末噴涂線（靜電噴槍 + 固化爐）、氟碳噴涂線（高壓噴槍 + 高溫固化爐）、著色槽（用于陽極氧化后染色）。
檢測設備：萬能材料試驗機（測抗拉強度）、鹽霧測試箱（測耐腐蝕性）、三坐標測量儀（高精度檢測截面尺寸）、色差儀（檢測表面顏色一致性）。
